Скрытые электроприводы для окон: как наладить дистанционное проветривание и не испортить вид из окна
Современная загородная и городская архитектура тяготеет к увеличению площади остекления. В проектах все чаще появляются окна высотой в три метра, фасадные витражи со вторым светом и массивные раздвижные порталы. При этом естественный воздухообмен остается базовой физиологической потребностью человека, так как уровень углекислого газа в закупоренном помещении с панорамными окнами поднимается выше комфортных 800 ppm уже через пару часов активной работы или сна.
Однако открывать вручную створку весом 180 кг или тянуться со стремянкой к фрамуге под пятиметровым потолком не только неудобно, но и небезопасно. Традиционный ответ строительной индустрии на эту проблему заключался в установке накладных цепных моторов. Беда в том, что белая или серебристая коробка толщиной в пять сантиметров, смонтированная прямо поверх дорогого дубового или алюминиевого профиля, моментально превращает изысканный минималистичный интерьер в подобие диспетчерской или цеха. Решением этого эстетического конфликта стали интегрированные приводы скрытого монтажа.
Что такое скрытый привод и как он устроен
В отличие от навесных устройств, скрытый механизм монтируется непосредственно во внутреннюю полость окна. Он располагается в фальце створки либо внутри камеры рамного профиля, оставаясь абсолютно невидимым с обеих сторон при закрытом окне. Единственное, что выдает присутствие автоматики в момент проветривания, — тонкая сегментная цепь из закаленной нержавеющей стали, которая плавно выдвигается из торца профиля и удерживает створку под заданным углом.
Конструктивные особенности и принцип невидимости
В сложенном состоянии цепь привода сворачивается в специальный накопительный отсек внутри рамы или профильного паза. Запирание конструкции происходит не за счет постоянного натяжения мотора, а благодаря механической связке со стандартной оконной фурнитурой. Привод приводит в движение скрытую тягу, которая смещает запорные цапфы по периметру, равномерно прижимая створку к уплотнителям по всем точкам притвора.
Аналогия из автомобилестроения:
Работу скрытого оконного привода легко сравнить с активной аэродинамикой суперкаров. В обычном городском потоке выдвижной спойлер спрятан в кузов, сохраняя идеальную геометрию машины. Но как только меняются внешние условия (растет скорость или, в случае окна, падает качество воздуха), автоматика плавно выдвигает функциональный элемент ровно настолько, насколько того требует текущая задача.
При проектировании конструкций скрытые электроприводы для окон требуют точной привязки к геометрии внутренних камер профиля еще на стадии рабочих чертежей. Предварительный расчет сечений и расположения терморазрывов позволяет сберечь расчетную теплоизоляцию остекления и полностью исключить промерзание — именно на такой регламент опираются специалисты компании «Профильдизайн».
Сравнение решений: скрытый привод против накладного
|
Критерий оценки |
Накладной электропривод |
Скрытый электропривод |
|
Влияние на интерьер |
Заметный корпус на раме, внешние кабель-каналы |
Визуально невидим, все элементы скрыты в профиле |
|
Световой проем |
Уменьшает просвет на 40–80 мм по краю створки |
Не затеняет стеклопакет и не меняет габариты проема |
|
Риск механических повреждений |
Уязвим при переноске мебели, мытье окон или детских играх |
Полностью защищен металлическим телом профиля |
|
Взломостойкость |
Зависит от прочности наружных крепежных уголков |
Высокая: взломостойкие цапфы скрыты внутри фальца |
|
Требования к стадии монтажа |
Можно поставить в любой момент на готовое окно |
Проектируется и врезается на этапе сборки конструкций |
Сценарии применения: где скрытая автоматика незаменима
Габариты современного жилья диктуют новые планировочные решения, где человек физически отделен от оконных ручек высотой, мебелью или особенностями планировки.
Высокие фрамуги и окна со вторым светом
В гостиных со вторым светом фрамужные створки часто располагаются на отметках от 3,5 до 6 метров от чистового пола. Использовать там механические штоки с ручным карданом непрактично: длинная штанга портит геометрию стены и требует физических усилий. Скрытый электромеханический привод откидывает верхнеподвесную фрамугу без шума, обеспечивая эффект естественной конвекции, когда нагретый и отработанный воздух под потолком быстро уходит на улицу.
Панорамные окна и массивные поворотные створки
В загородном строительстве популярны крупноформатные створки весом от 120 до 250 кг. Пытаться открыть подобную конструкцию вручную одной лишь классической оконной ручкой бывает трудно, особенно детям или пожилым людям. Скрытый привод принимает нагрузку на себя: мощный редуктор мягко страгивает тяжелый узел с места, раскрывая створку на угол проветривания без рывков и вибрации стекла.
Мансардные зоны и зенитные фонари
В наклонных и горизонтальных конструкциях крыш приводы подвергаются постоянному воздействию гравитации: створка давит на механизм всей массой стеклопакета. Скрытая установка в рамный контур крышного окна исключает провисание проводки и сохраняет герметичность гидроизоляционного оклада.
Управление микроклиматом
Электрический привод становится по-настоящему полезным, когда снимает с человека рутину контроля за микроклиматом.
Дистанционное управление в повседневной жизни
- Настенные клавиши: Классические кнопки жалюзийного типа устанавливаются в рамку с выключателями освещения у входа в комнату, сохраняя единый дизайн электроустановочных изделий.
- Радиопульты: Позволяют управлять группой окон по отдельности или одновременно переводить все фрамуги этажа в режим проветривания.
- Смартфон: Мобильное приложение дает возможность проверить статус закрытия створок, находясь в сотнях километров от дома.

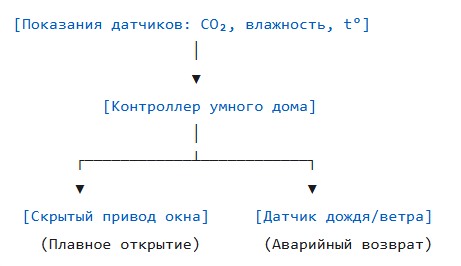

Автоматизация по климатическим датчикам
Интеграция привода с сенсорами исключает человеческий фактор:
- Датчик CO₂: Как только уровень углекислого газа в спальне превышает заданную норму (например, 750 ppm), створка бесшумно приоткрывается на 50 мм, обеспечивая приток свежего кислорода.
- Метеостанция (дождь и ветер): Сенсор оптического типа на фасаде регистрирует первые капли дождя или резкий порыв ветра выше 12 м/с и немедленно посылает приоритетную команду на закрытие, предотвращая порчу паркета и откосов.
Работа в экосистемах «Умного дома»
Скрытые приводы подключаются к контроллерам автоматизации по шинам KNX, через релейные модули «сухой контакт» или беспроводные шлюзы протоколов Zigbee и Z-Wave. Это позволяет настраивать комплексные сценарии. Например, сценарий «Ушел из дома» не просто выключает свет и переводит отопление в экономный режим, но и проверяет периметр, закрывая все створки и блокируя замки.
Технические требования: что учесть до чистовой отделки
Монтаж скрытой автоматики невозможно выполнить в формате спонтанного решения после завершения отделочных работ. Данная технология требует строгой координации между оконщиками, электриками и дизайнерами.
Совместимость с профильными системами
Лучшей базой для скрытого монтажа служит "теплый" алюминиевый профиль с терморазрывом. За счет высокой прочности сплава EN AW-6060 и стабильности геометрии внутренних камер, алюминий позволяет фрезеровать фурнитурный паз под мотор без потери жесткости каркаса. В деревянных и дерево-алюминиевых окнах установка также возможна, но требует специального профилирования бруса с увеличенной толщиной коробки (обычно от 78–88 мм). В пластиковых окнах возможность интеграции ограничена внутренним стальным армированием, поэтому для ПВХ применяются специализированные профили с расширенным фальцем.
Электропитание и кабель-трассы
Подавляющее большинство скрытых механизмов работает от постоянного тока напряжением 24 вольта. Это гарантирует электробезопасность при случайном контакте с рамой в сырую погоду. Для питания используются импульсные блоки питания, которые выносятся в слаботочный распределительный щит или прячутся в ревизионные люки за подвесным потолком.
Инженерный нюанс:

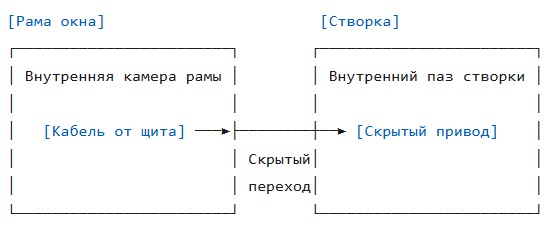

Самое уязвимое место любой оконной автоматики — узел перехода кабеля с неподвижной рамы на открывающуюся створку. В скрытых системах недопустимо применять гибкие витые шнуры наружного типа. Вместо них монтируют стальные гибкие переходники скрытого типа (шланговые кабель-проходы). При закрытии окна такой элемент полностью прячется внутрь профильного фальца, исключая перетирание и защемление жил.
Безопасность и защита от защемления
Тяговое усилие качественного привода достигает 250–400 Ньютонов (эквивалентно давлению массы в 25–40 кг). Чтобы механизм не травмировал пальцы и не повредил створку при попадании постороннего предмета, контроллеры оснащаются функцией защиты от защемления. При возникновении сопротивления выше порогового значения мотор мгновенно останавливает ход и подает цепь на несколько миллиметров назад (автореверс).
Чек-лист: ключевые параметры подбора автоматики
При подготовке технического задания на установку скрытых приводов ориентируются на четыре ключевых технических показателя:
- Толкающее и тяговое усилие: Для компактных фрамуг достаточно показателей в 150–200 Н, для массивных панорамных блоков со стеклопакетами из триплекса подбирают модели с усилием от 300 до 500 Н.
- Длина хода цепи: Этот параметр определяет глубину распахивания. Для зимнего щелевого проветривания достаточно вылета в 100–150 мм, для полноценного летнего воздухообмена требуется цепь длиной 250–350 мм.
- Уровень шума привода: Для спален и детских комнат максимальный порог должен составлять не более 35 дБ, чтобы ночное срабатывание вентиляции по датчику углекислого газа не будило спящих людей.
- Класс пылевлагозащиты: Для стандартных жилых зон подходит индекс IP32, для влажных помещений (бассейны, санузлы) и фасадных зенитных фонарей необходим корпус с защитой не ниже IP54.
Грамотно спроектированная скрытая система открывания берет на себя тяжелую механическую работу, позволяя архитектуре оставаться невесомой, а видам за стеклом — чистыми и открытыми.
Часто задаваемые вопросы (FAQ)
Можно ли врезать скрытый привод в окна, которые уже установлены в квартире?
Как правило, нет. Интеграция требует заводской фрезеровки профиля, установки специализированных ответных планок фурнитуры и прокладки кабелей внутри рамы. Реализовать это на смонтированном окне без риска повреждения армирования и стеклопакета технически крайне сложно. Скрытые системы закладывают строго на этапе заказа новых окон и чернового ремонта.
Что происходит со створкой при внезапном отключении электричества?
При отключении сетевого питания привод фиксирует створку в текущем положении: самотормозящий червячный редуктор не позволяет ветру распахнуть или захлопнуть окно. Если в доме установлена аварийная система резервного питания (ИБП 24В), автоматика сохраняет полную работоспособность. Для нештатных ситуаций предусмотрена механическая расцепка цепи специальным сервисным ключом.
Не промерзает ли окно зимой в месте, где скрыт мотор?
Нет, если профильная система и привод подобраны правильно. Механизм размещается в "холодной" зоне фальца снаружи от основного термомоста либо внутри специальной камеры комбинированного профиля с сохранением слоя теплоизоляции. Кроме того, автоматика работает в связке с многозапорной фурнитурой, обеспечивая плотный и равномерный прижим контура уплотнения по всему периметру.
Насколько скрытый привод надежен при постоянной эксплуатации?
Ресурс промышленных скрытых приводов европейских и сертифицированных азиатских стандартов составляет от 10 000 до 30 000 циклов открывания и закрывания. При стандартном бытовом использовании (3–4 цикла проветривания в сутки) этот запас прочности эквивалентен 15–20 годам бесперебойной службы без необходимости специального сервисного обслуживания двигателя.
